скамейка "экспромт"
Дачному сезону посвящается.
Скамейка «экспромт».
Разработана на коленке, без привычного для таких дел компьютера, на даче. Изготовлена из подручных материалов, в данном случае половой доски, которая осталась от постройки бани.
Из первоначальных пожеланий были только эти:
- удобная скамейка на 2 человека около 1 м в длину в количестве 2 шт.
Естественно собирался сначала сделать эскиз и согласовать, но ситуация сложилась так, что удобнее было сделать здесь и сейчас. Хорошо, что с доверием гут.

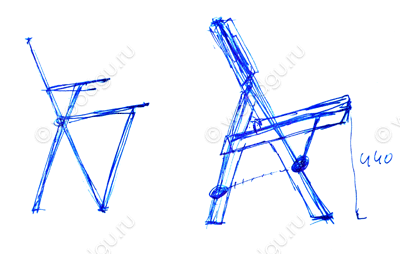

Половая сосновая доска шпунт-паз с размерами 95 (90 полезная ширина)*30 мм. Эволюцию мысли видно на рисунке ниже.
Кстати, первый вариант тоже симпатичный… еще и с подлокотниками. Текущий вариант экономнее и проще.
Так как моделировать было не на чем, моделировал живьем с кусками досок. Скрутил боковины «на глаз»… попробовал… и с первого раза попал в удобные размеры и нужные углы, что очень порадовало. Были опасения что под весом сидящего на краю, скамейка может «клюнуть», но чтобы это произошло надо постараться специально.

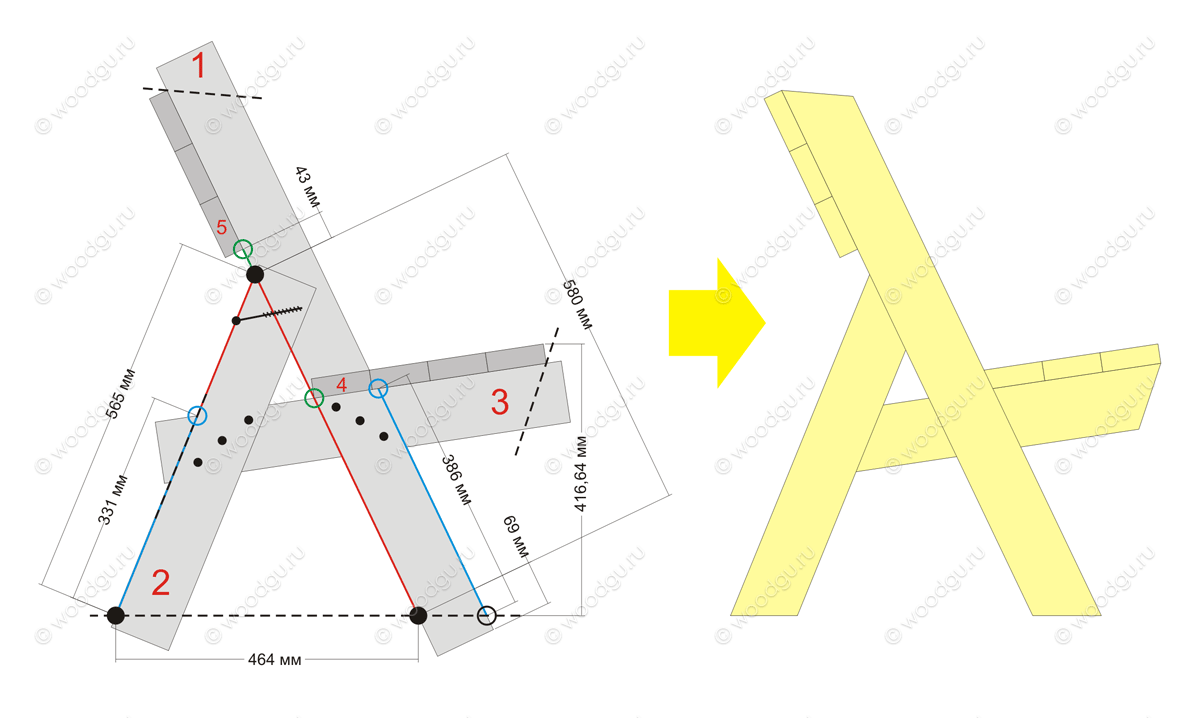

После сборки снял размеры и позже сделал чертеж.
Технология изготовления следующая:
1. В черновую пилим доски по следующим размерам (с запасом):
- деталь №1 – 1000 мм (2 шт.);
- №2 – 600 мм (2 шт.);
- №3 – 630 мм (2 шт.);
- №4 – 1020 мм (4 шт.);
- №5 – 1080 мм (3 шт.).
Номера деталей видно на чертеже. Итого около 12 м.п. на одну скамейку.
2. Собираем боковушки.
Основные размеры и углы задаются треугольником между жирными кружками. Поэтому ставим отметки на 1-й и 2-й детали в местах этих кружков как на чертеже. Запиливаем 2-ю деталь под 48 градусов :) или кладем 1-ю деталь на 2-ю и совмещаем верхние отметки. А между нижними отметками делаем расстояние 464 мм. Чиркаем как по линейке 2-ю деталь и запиливаем ее под этим углом.
Совмещаем детали и крепим длинным шурупом 70-100 мм. Предварительно делал отверстия под шурупы, чтобы доска не треснула, там, где крепеж расположен близко к торцам.
Размечаем и ставим отметки в местах синих окружностей. Совмещаем с ними 3-ю деталь и крепим (места крепежа маленькие черные кружки). Для второй боковушки крепим с обратной стороны.
Теперь можно провести линию между нижними отметками 1-й и 2-й детали и ровно обрезать (нижняя пунктирная линия). Если линию провести ниже, можно сделать скамейку выше. Тогда запас для 1-й и 2-й детали делайте больше.
Можно сразу обрезать и кусок слева от сиденья (левая пунктирная линия).
3. Собираем сиденье и спинку.
Совмещаем четыре 4-ые детали в одно полотно и ровно подрезаем короткие стороны под 90 градусов к длинным.
Аналогично поступаем с тремя 5-ми деталями, только обрезаем их в размер чистового сиденья + двойную толщину доски. Т.е. если у меня чистовое сиденье вышло 1002 мм то боковушка будет 1002+2*30= 1062 мм.
У меня были перепады по высоте досок, поэтому отшлифовал УШМ (болгаркой) с лепестковым диском плоскость сиденья и спинку.
4. Крепим сиденье и спинку к боковушкам.
Тут пригодился бы помощник. На стоящие боковушки кладем сиденье и совмещаем в месте нижней зеленой окружности. С этого места крепим шурупами. Одного шурупа на одну доску будет достаточно.
Скамейка уже самостоятельно стоит и можно посидеть, но осторожно. Для крепления спинки скамейку можно положить. Отступить 43 мм от места соединения 1-й и 2-й детали (верхняя зеленая окружность) и крепить шурупами, как и сиденье. Плоскости получаются сплошными и поэтому хорошо держат геометрию скамейки. Если будут сомнения, то можно добавить доску под сиденьем для надежности.
5. Спиливаем лишнее по пунктирным линиям, шлифуем неровности и закругляем острые углы.

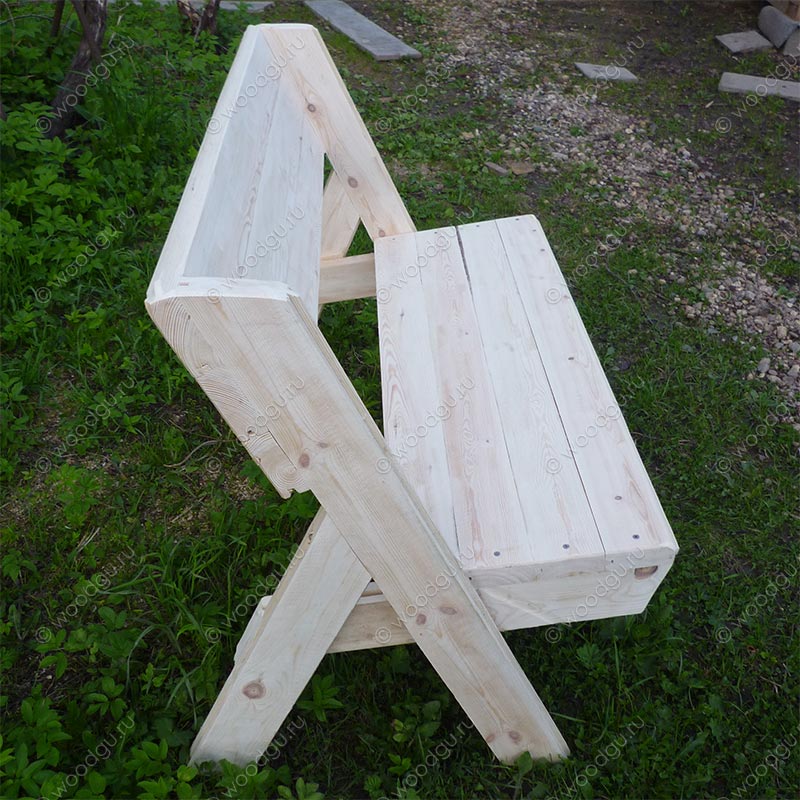

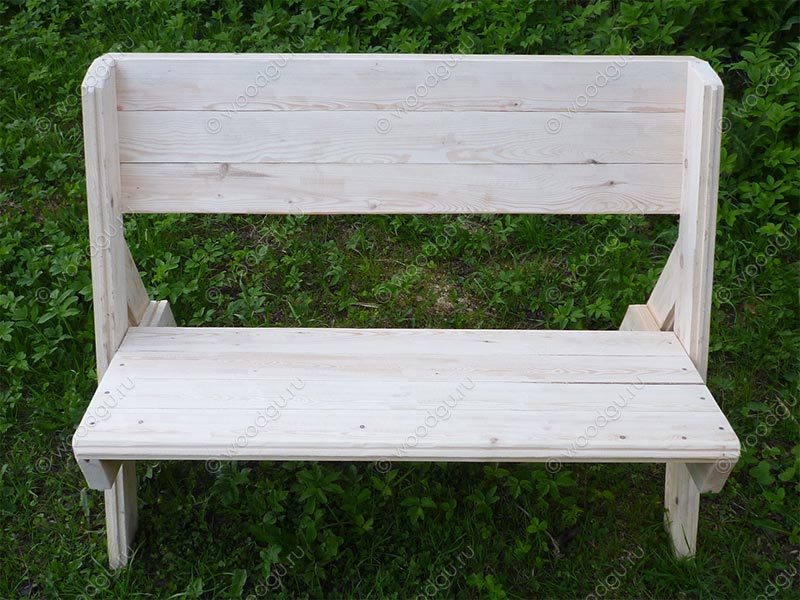

Вуаля.
Можно пропитать антисептиками, специальными маслами или покрыть ЛКМ в зависимости от условий эксплуатации.
